Canali di drenaggio professionale per esterno in calcestruzzo polimerico

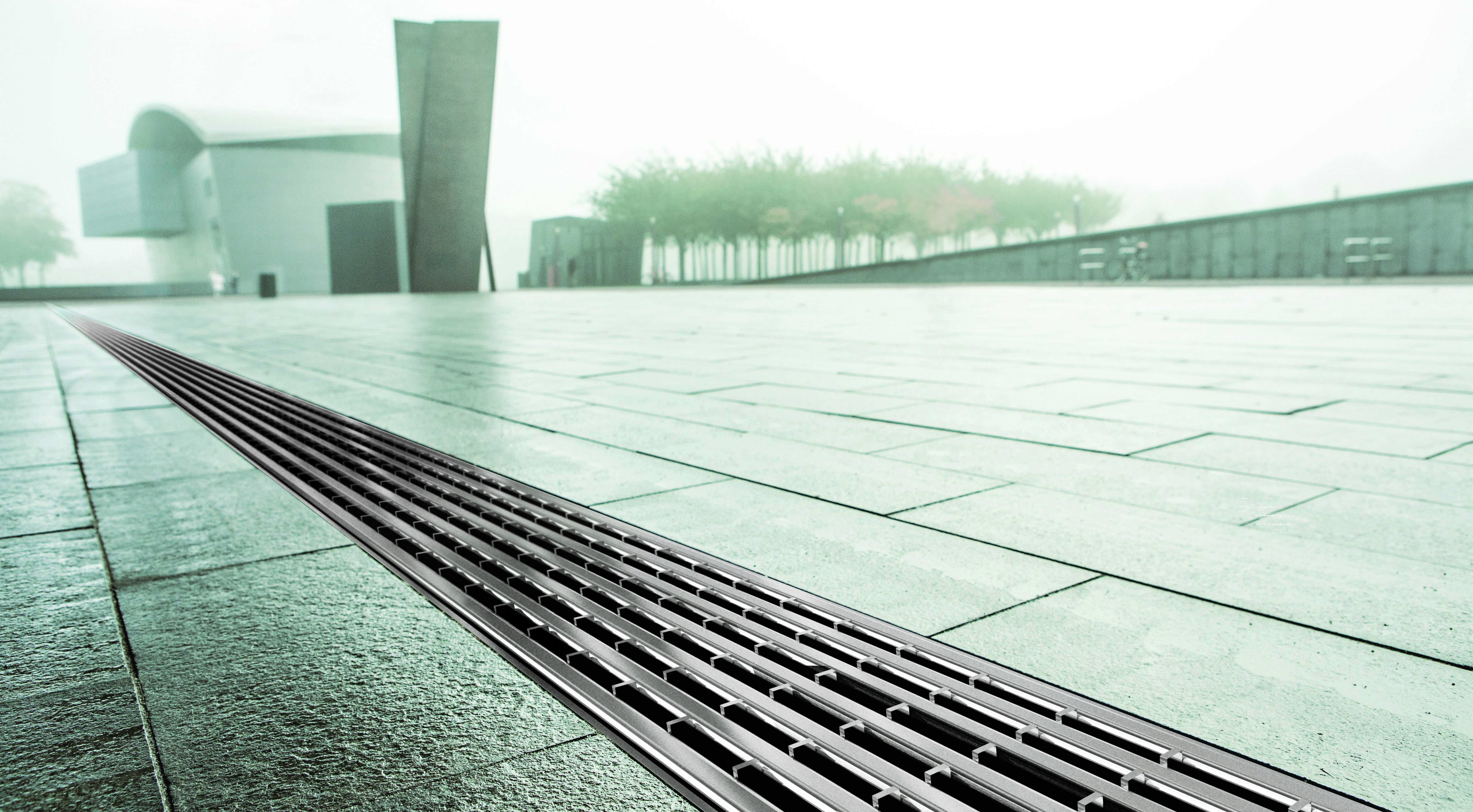

Immagine canale ACO Multiline installato

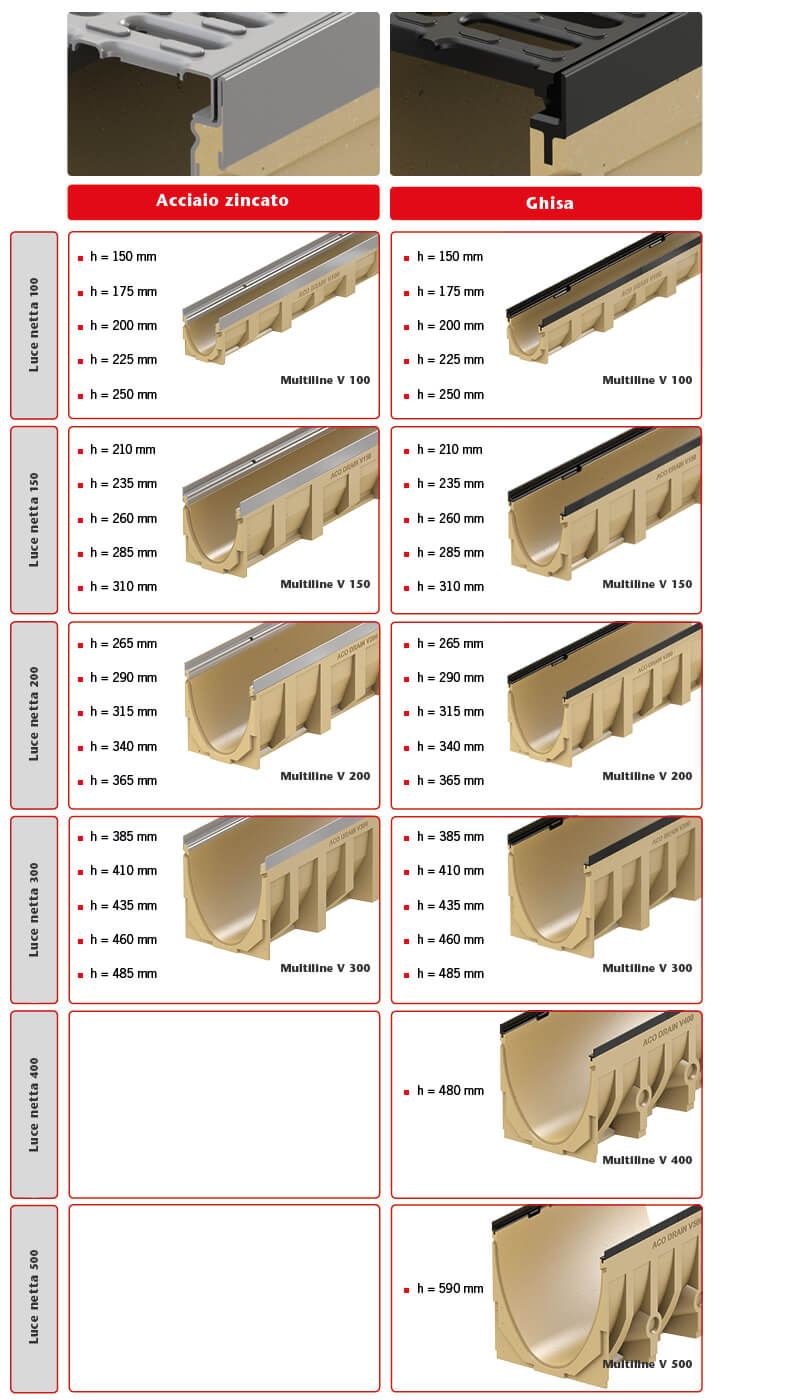

ACO DRAIN® Multiline è un sistema di canali di drenaggio lineare in calcestruzzo polimerico dai numerosi vantaggi per tutti i target cui si rivolge: progettisti, rivenditori, imprese di costruzione e costruttori proprietari. Cinque classi di carico, sei larghezze nominali, due versioni di telaio sono le principali caratteristiche su cui si basa l’innovativo concetto di ACO Multiline.

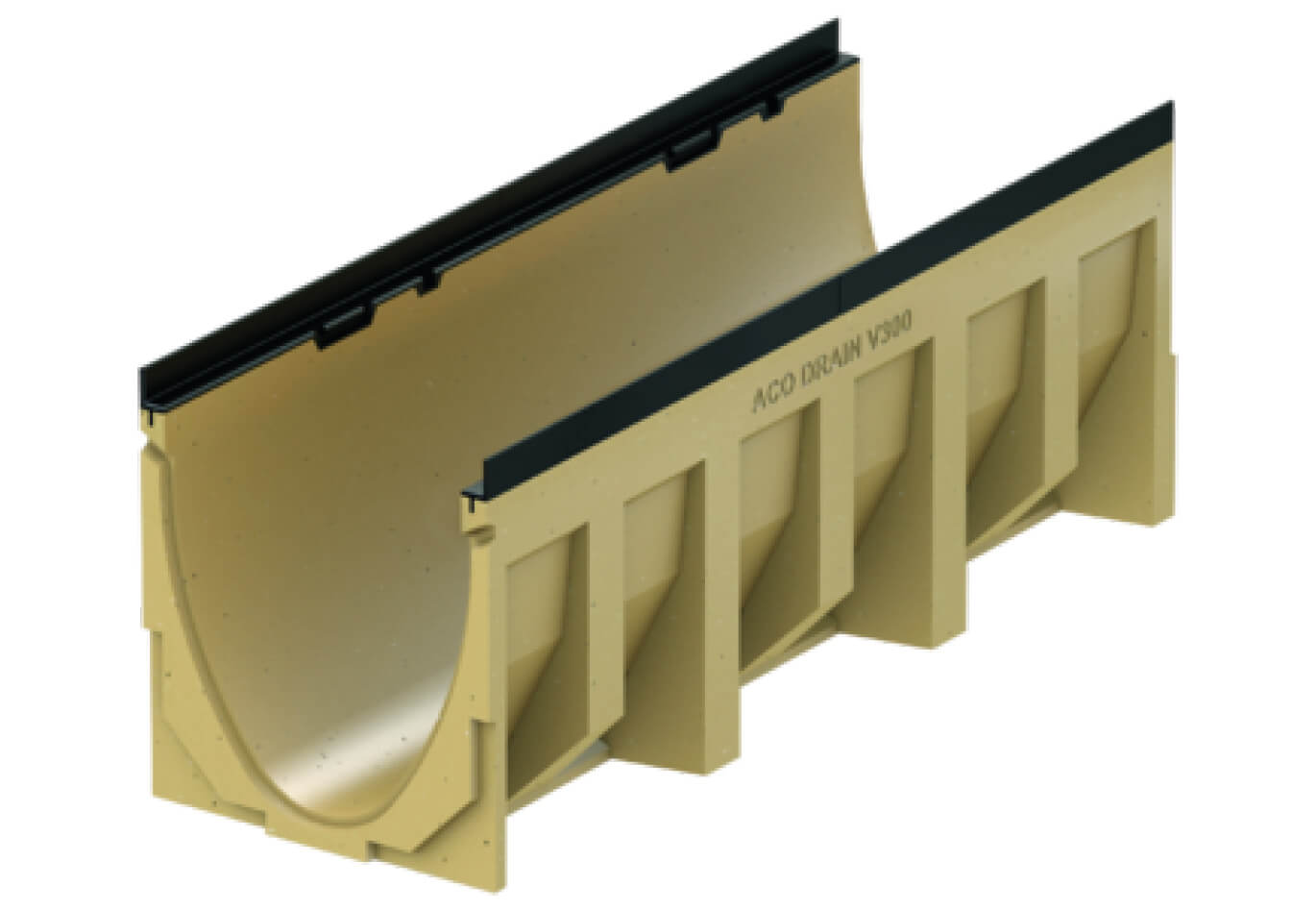

Immagine del canale di drenaggio ACO Multiline senza griglia

Principali caratteristiche

Conforme alla UNI EN 1433
6 larghezze nominali
5 classi di carico
Telai in 3 diversi materiali
Tenuta stagna
Numerose tipologie di griglie di coperture

Vantaggi

Migliore prestazione di drenaggio
Maggiore effetto autopulente
Portata e stabilità superiori
Peso ridotto
Resistenza ad alti carichi

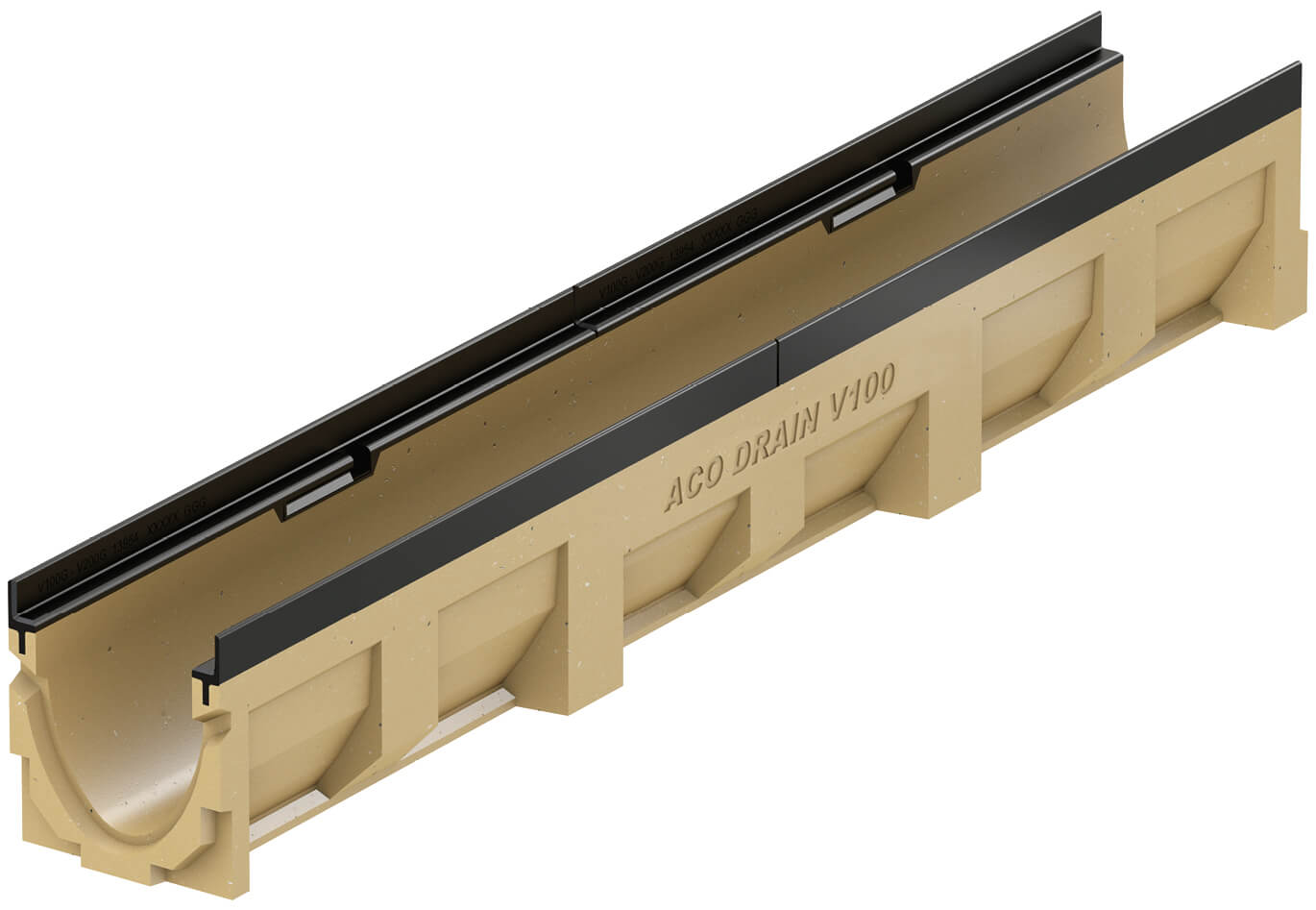

Larghezza esterna: 135 mm
Telaio disponibile in: ghisa, in acciaio zincato o acciaio inox
Classi di carico dalla A 15 alla E 600 secondo EN 1433
Canale da 1000 mm disponibile nei seguenti modelli: standard, con pendenza incorporata da 0,5%, con foro DN 100 dotato di guarnizione a labbro e basso spessore
Canale da 500 mm con preforma laterale per collegamenti ad angolo, a T e a croce disponibile: con preforma di scarico o con foro DN 100 dotato di guarnizione a labbro
Pozzetto di scarico
Diversi tipi di testate
Ampia disponibilità di griglie in ghisa, acciaio zincato, acciaio inox e plastica, classi di carico A 15; B 125, C 250, D 400, E 600
Caditoie a fessura in acciaio inox

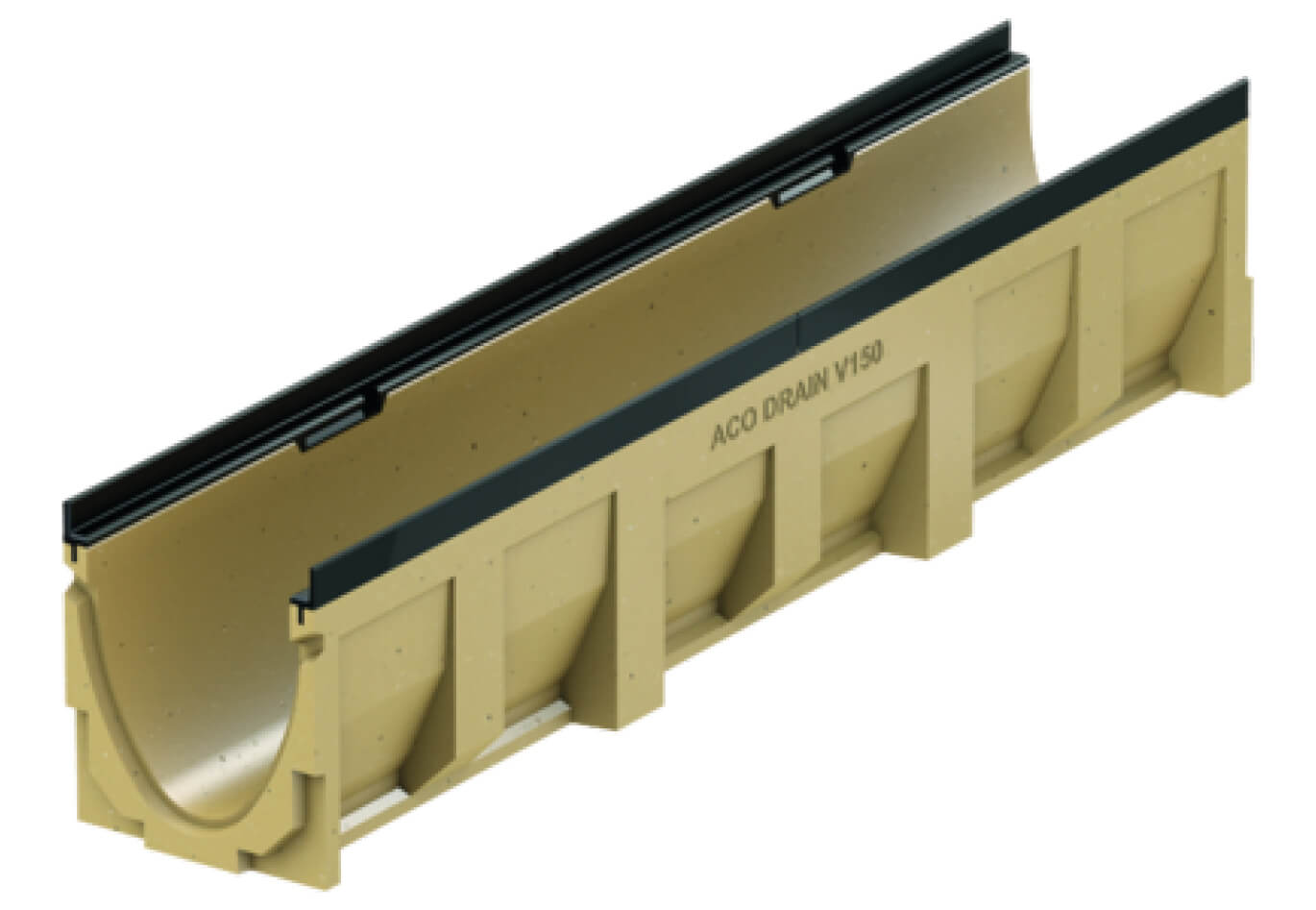

Larghezza esterna: 185 mm
Telaio disponibile in: ghisa, in acciaio zincato o acciaio inox
Classi di carico dalla A 15 alla E 600 secondo EN 1433
Canale da 1000 mm disponibile nei seguenti modelli: standard, basso spessore, con pendenza incorporata da 0,5%, con foro di scarico verticale DN 150 dotato di guarnizione a labbro,
Canale da 500 mm con preforma laterale per collegamenti ad angolo, a T e a croce disponibile: con preforma di scarico o con foro DN 150 dotato di guarnizione a labbro
Pozzetto di scarico
Diversi tipi di testate
Ampia disponibilità di griglie in ghisa, acciaio zincato e acciaio inox, classi di carico B 125, C 250, D 400, E 600
Caditoie a fessura in acciaio inox

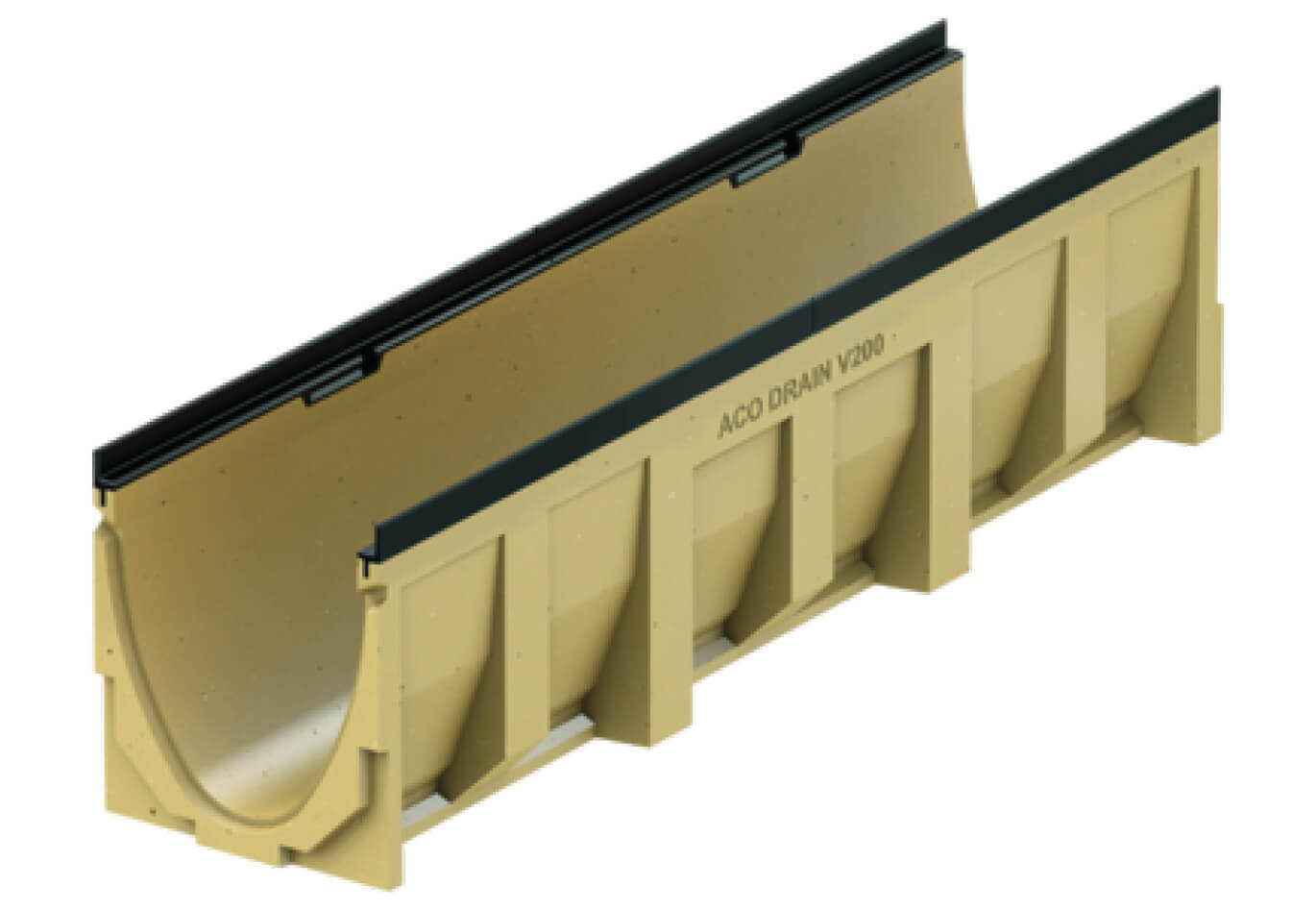

Larghezza esterna: 235 mm
Telaio disponibile in: ghisa, in acciaio zincato o acciaio inox
Classi di carico dalla B 155 alla E 600 secondo EN 1433
Canale da 1000 mm disponibile nei seguenti modelli: standard, basso spessore, con pendenza incorporata da 0,5%, con foro di scarico verticale DN 200 dotato di guarnizione a labbro,
Canale da 500 mm con preforma laterale per collegamenti ad angolo, a T e a croce disponibile: con preforma di scarico o con foro DN 200 dotato di guarnizione a labbro
Pozzetto di scarico
Diversi tipi di testate
Ampia disponibilità di griglie in ghisa, acciaio zincato e acciaio inox, classi di carico B 125, C 250, D 400, E 600
Caditoie a fessura in acciaio inox

Larghezza esterna: 350 mm
Telaio disponibile in: ghisa, in acciaio zincato o acciaio inox
Classi di carico dalla A 15 alla E 600 secondo EN 1433
Canale da 1000 mm disponibile nei seguenti modelli: standard, con pendenza incorporata da 0,5%, con foro DN 200 dotato di guarnizione a labbro e basso spessore
Canale da 500 mm con preforma laterale per collegamenti ad angolo, a T e a croce disponibile: con preforma di scarico o con foro DN 200 dotato di guarnizione a labbro
Pozzetto di scarico
Diversi tipi di testate
Ampia disponibilità di griglie in ghisa, acciaio zincato e acciaio inox, classi di carico B 125, C 250, D 400, E 600

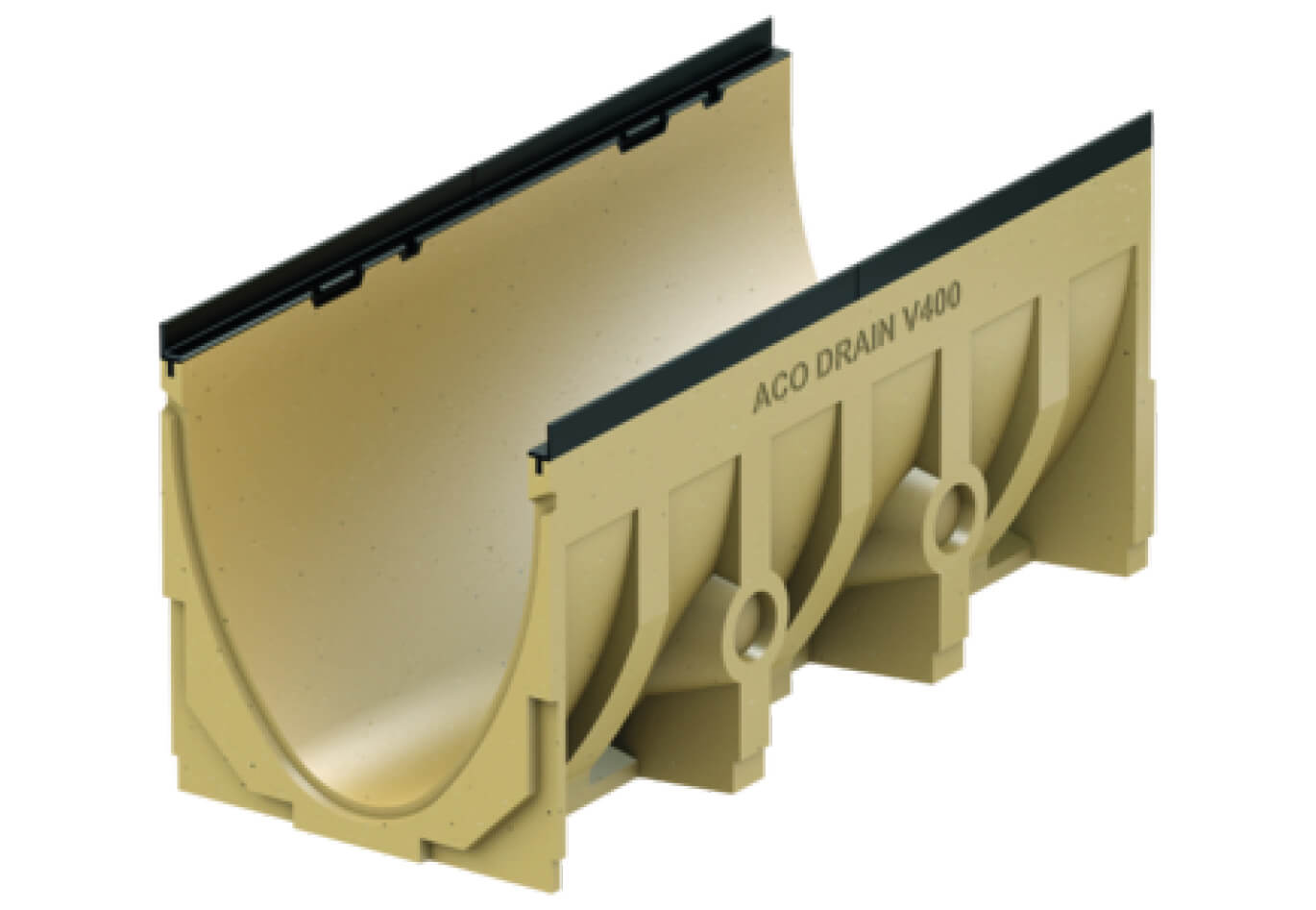

Larghezza esterna: 450 mm
Telaio in ghisa
Classe di carico E 600 secondo EN 1433
Canale da 1000 mm disponibile nel modello standard o con foro di scarico verticale DN 400 dotato di guarnizione a labbro
Pozzetto di scarico
Diversi tipi di testate
Griglie in ghisa, classe di carico E 600

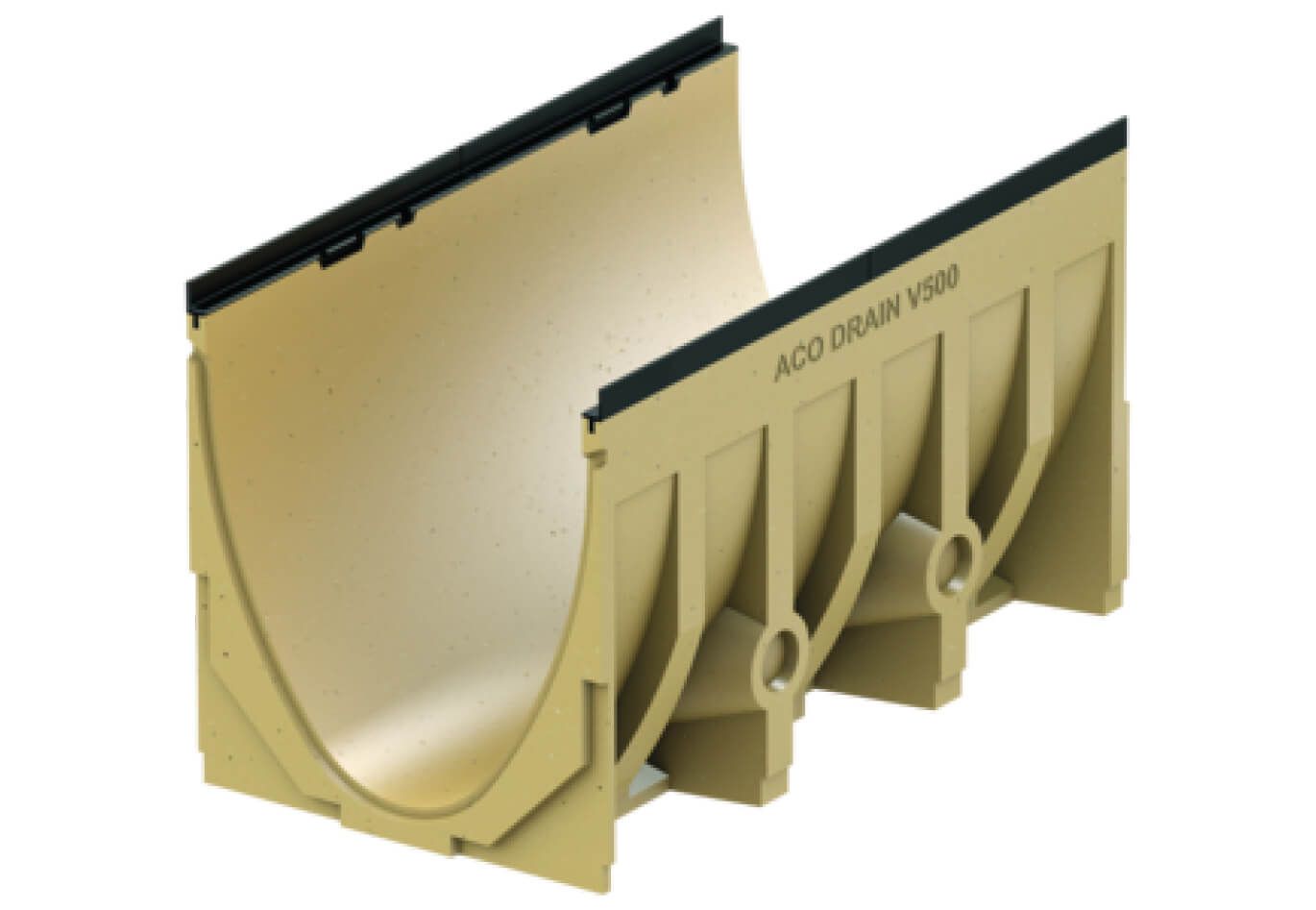

Larghezza esterna: 550 mm
Telaio in ghisa
Classe di carico E 600 secondo EN 1433
Canale da 1000 mm disponibile nel modello standard o con foro di scarico verticale DN 400 dotato di guarnizione a labbro
Pozzetto di scarico
Diversi tipi di testate
Griglia a ponte in ghisa, classe di carico d 400 / E 600

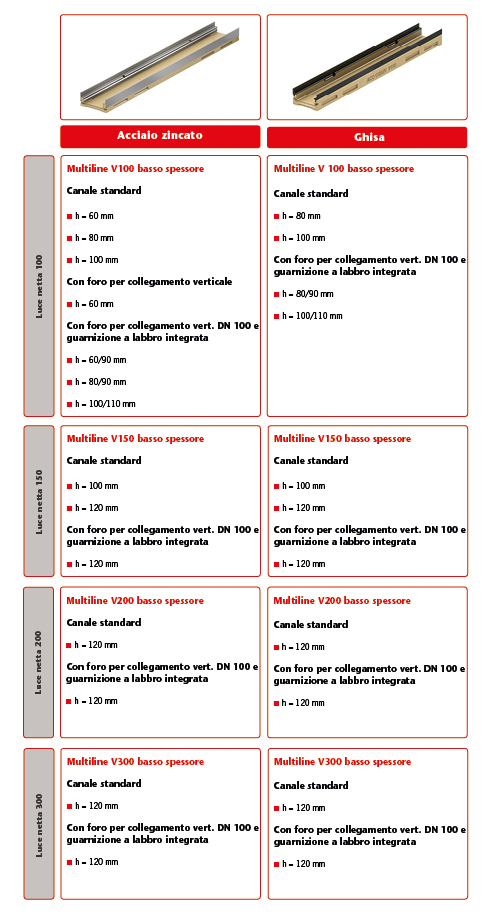

Immagine_cananali di drenaggio_ACO Multiline

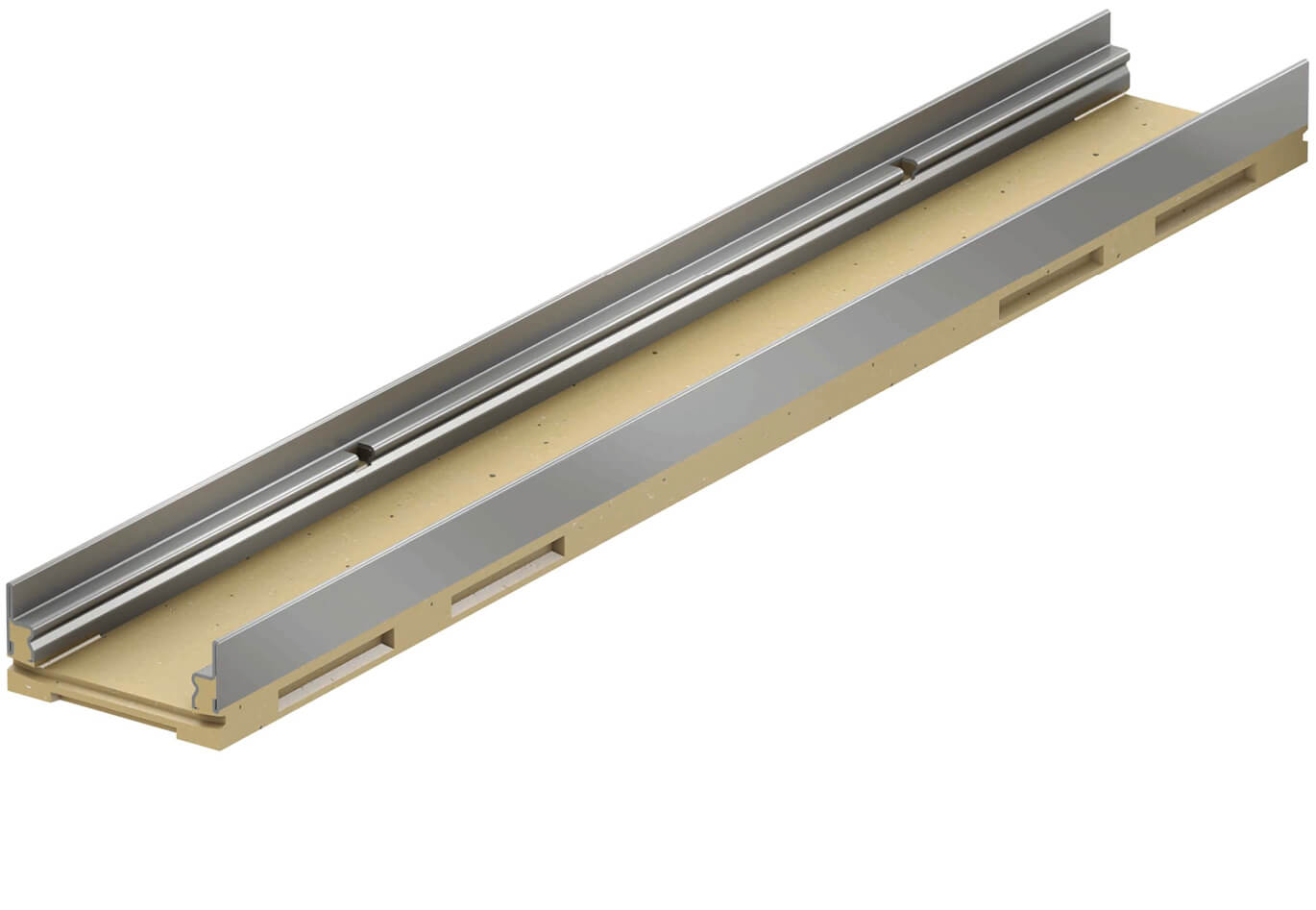

Larghezza esterna: 135 mm
Telaio disponibile in: ghisa, in acciaio zincato o acciaio inox
Classi di carico dalla A 15 alla E 600 secondo EN 1433
Canale da 1000 mm disponibile nei seguenti modelli: standard, con foro diametro 90 mm per scarico verticale e con foro DN 100 dotato di guarnizione a labbro
Altezza modello standard: 60, 80 100 mm

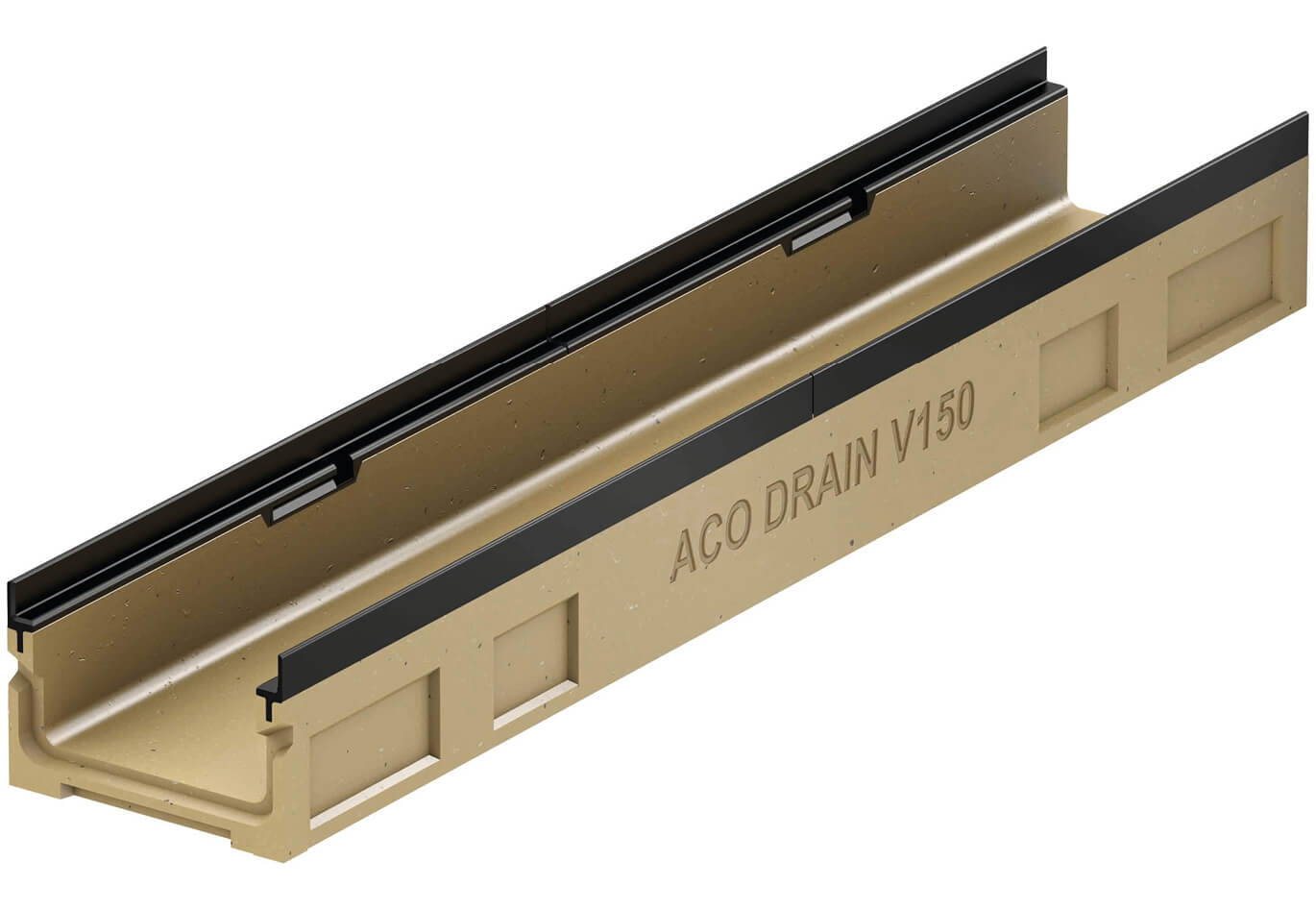

Larghezza esterna: 185 mm
Telaio disponibile in: ghisa, in acciaio zincato o acciaio inox
Classi di carico dalla A 15 alla E 600 secondo EN 1433
Canale da 1000 mm disponibile nei seguenti modelli: standard o con foro DN 100 dotato di guarnizione a labbro
Altezza modello standard: 100 e 120 mm

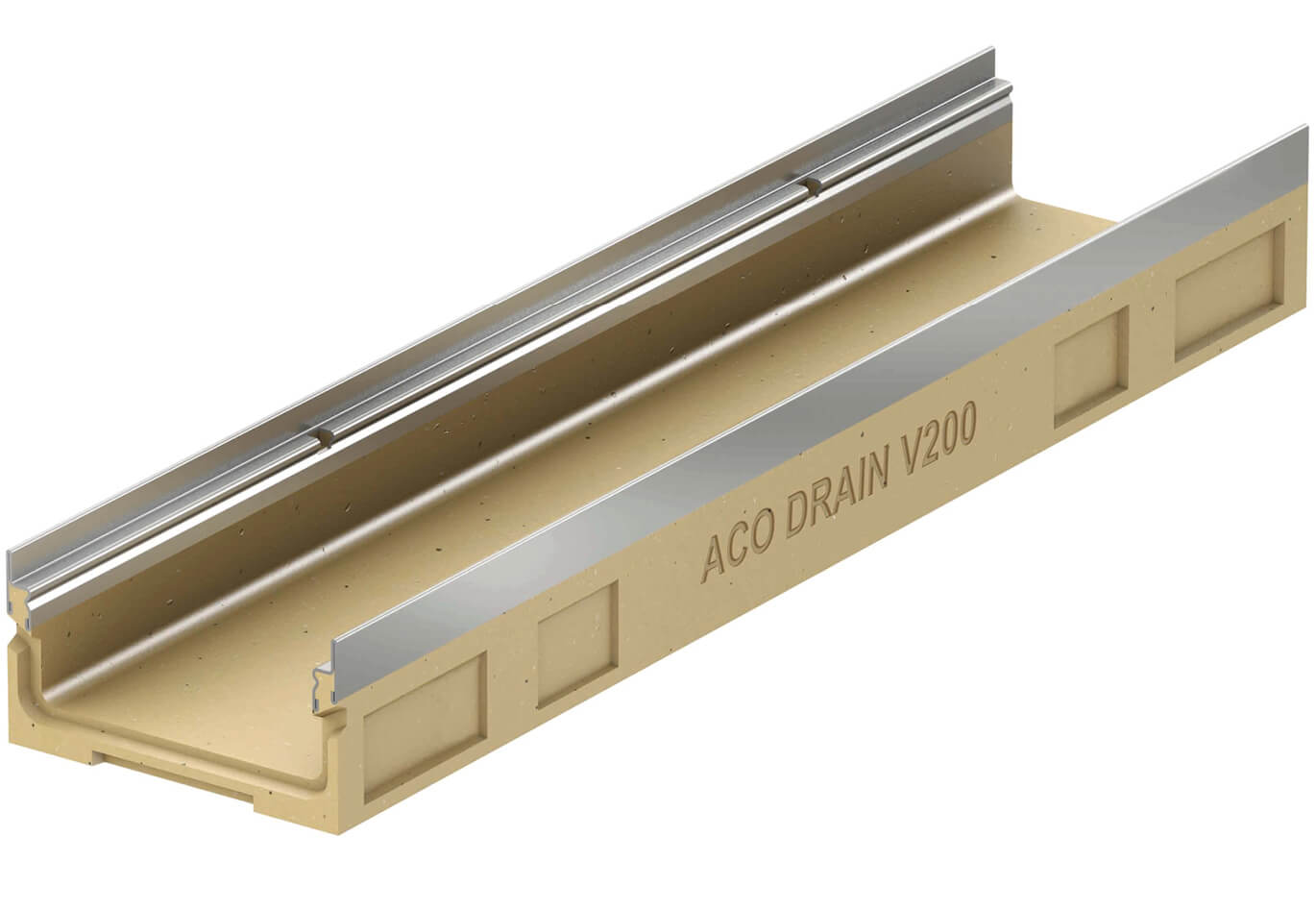

Larghezza esterna: 235 mm
Telaio disponibile in: ghisa, in acciaio zincato o acciaio inox
Classi di carico dalla A 15 alla E 600 secondo EN 1433
Canale da 1000 mm disponibile nei seguenti modelli: standard o con foro DN 100 dotato di guarnizione a labbro
Altezza modello standard: 120 mm

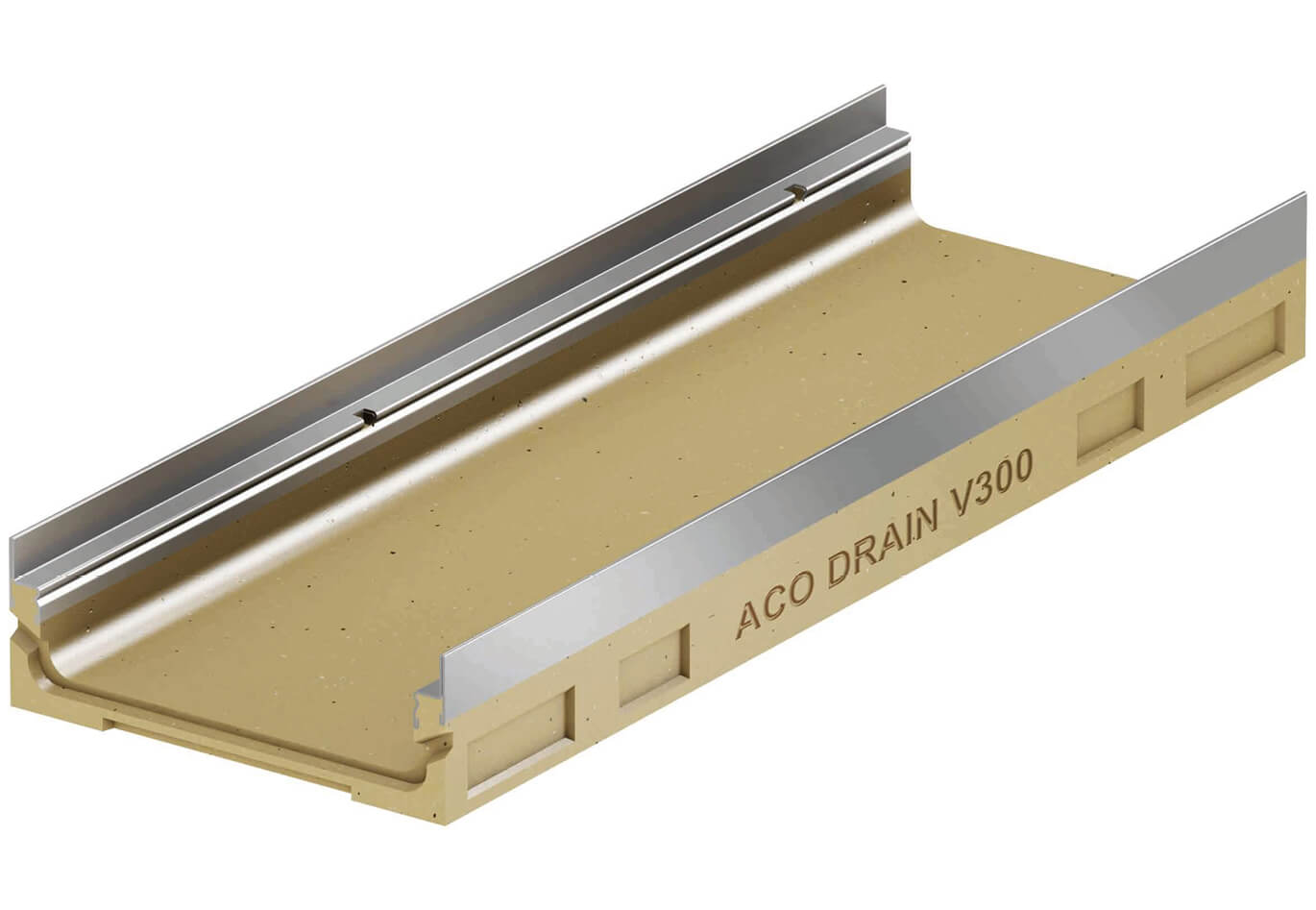

Larghezza esterna: 350 mm
Telaio disponibile in: ghisa, in acciaio zincato o acciaio inox
Classi di carico dalla A 15 alla E 600 secondo EN 1433
Canale da 1000 mm disponibile nei seguenti modelli: standard o con foro DN 200 dotato di guarnizione a labbro
Altezza modello standard: 120 mm

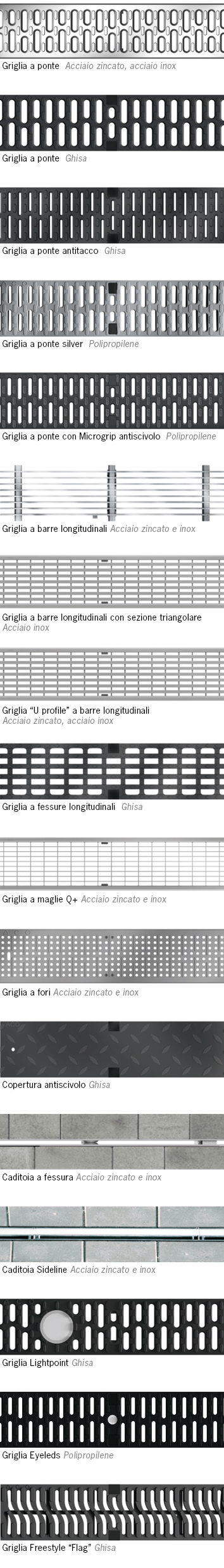

ACO Drainlock comprende un'ampia gamma di coperture per canali in forme, colori e materiali diversi - ghisa, acciaio inossidabile, acciaio zincato a caldo, plastica - per progettare e realizzare aree di drenaggio creative e dal design personalizzato.

Le griglie di drenaggio del sistema ACO DRAIN® Multiline soddisfano ampiamente tutti i requisiti architettonici di estetica, funzionalità e carico. Possono essere combinate sui diversi modelli di canale e sono disponibili per classi di carico da A 15 a E 600.

Visualizzatore Griglie ACO Drainlock
