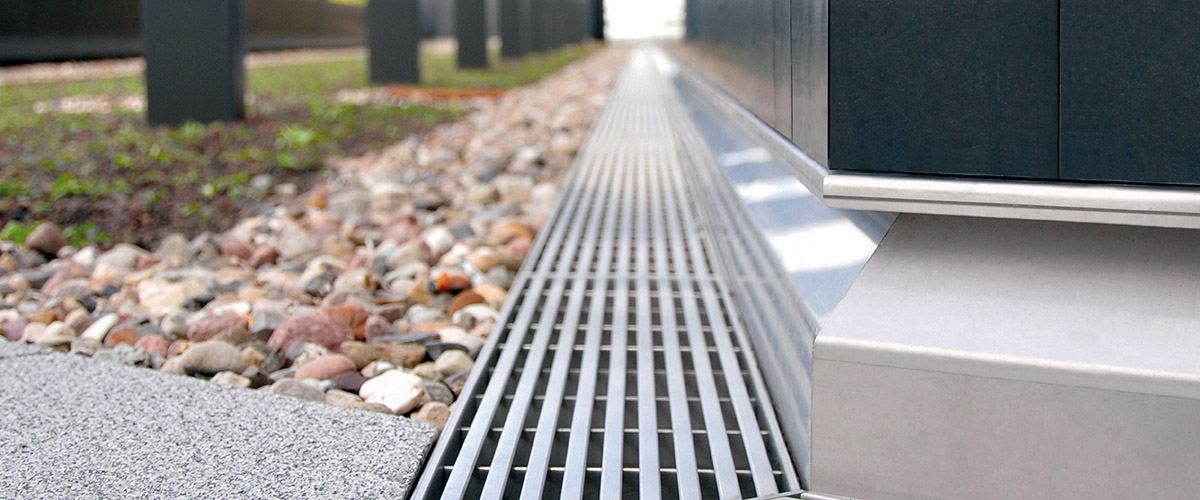

Foto ACO Profiline Einbaubeispiel

I canali di drenaggio ACO Profiline sono stati espressamente studiati per proteggere dall'acqua facciate, terrazze, giardini pensili e tetti piani, convogliando in modo rapido e sicuro le precipitazioni lungo una linea di drenaggio definita e impedendo all'umidità di penetrare all'interno degli edifici.

Disponibili sia in acciaio inox sia nella versione in acciaio zincato, i canali ACO Profiline si adattano perfettamente a tutti i progetti architettonici, anche a quelli più esigenti. Diverse varianti di design possono essere ottenute grazie all'ampia gamma di griglie di copertura. La possibilità di regolare l'altezza del canale consente di adattare il sistema alle condizioni del terreno o della pavimentazione con precisione millimetrica.

ACO Profiline, canali per facciate e terrazze



Abbildung ACO Profiline Ausgleichselement Mitte



Principali caratteristiche

  • Canale per il drenaggio di facciate, terrazze, giardini pensili e tetti piani
  • Utilizzo particolarmente indicato in prossimità di ingressi, facciate e vetrate di edifici
  • Disponibile ad altezza fissa e variabile
  • Realizzato in acciaio inox o acciaio zincato
  • Adatto anche per terrazze con pavimentazione in legno nella versione da 2 cm di altezza
  • Disponibile anche con sagomatura a cuneo per particolari esigenze d'installazione
  • Con ampia gamma di griglie di copertura
  • Ampia varietà di accessori

Download

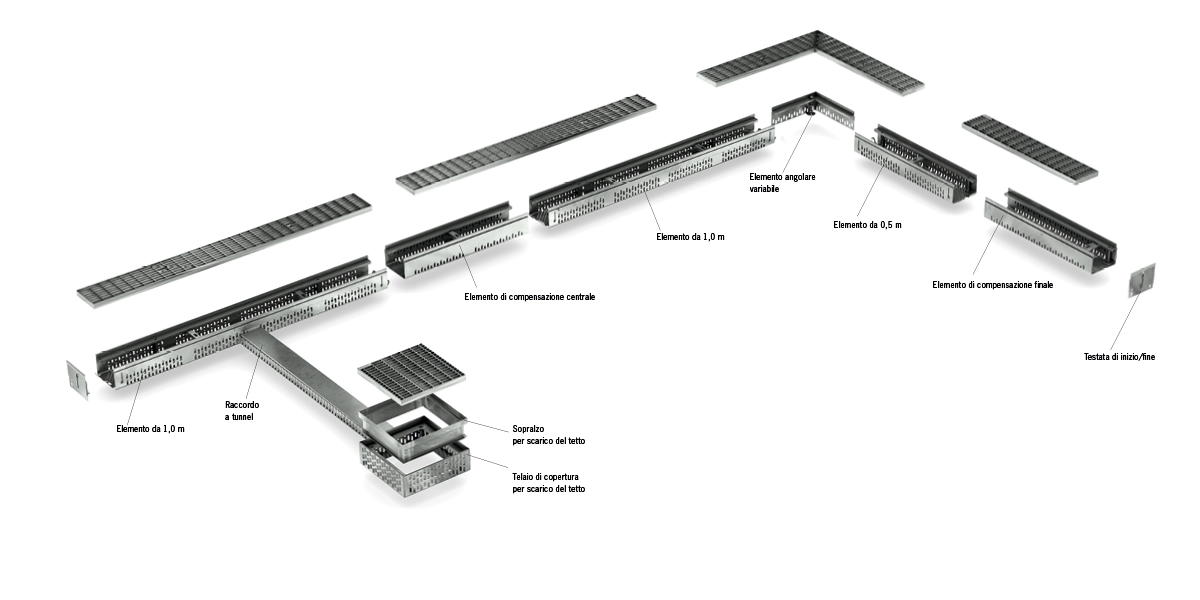

Sistema ACO Profiline IT

Un'occhiata ai vantaggi

Abbildung ACO Profiline Dachentwässerungsrinne

  • I canali ACO Profiline sono disponibili in acciaio zincato o acciaio inossidabile.
  • Due diversi tipi - con altezza regolabile o con altezza fissa - consentono la massima flessibilità per ogni applicazione.

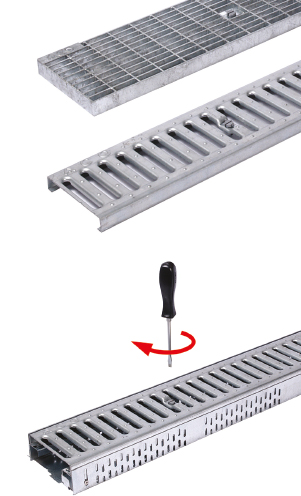

  • Le griglie di ACO Profiline sono progettate appositamente per scaricare rapidamente l'acqua accumulata.

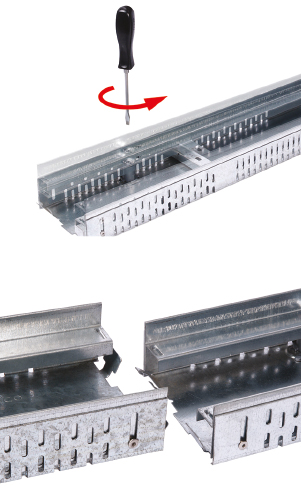

  • La regolazione dell'altezza è semplice e può essere eseguita mediante un semplice cacciavite.
  • Il collegamento degli elementi del canale avviene tramite connessione maschio-femmina. Non è necessario alcuno strumento aggiuntivo.
  • La lunghezza di ACO Profiline può essere regolata all'infinito mediante elementi di compensazione.


Abbildung ACO Profiline Entwässerungsrinnenroste

  • Gli elementi angolari variabili di ACO Profiline consentono di disegnare angoli di qualsiasi grado, non necessariamente retti.
  • Un'ampia varietà di griglie di copertura rende il sistema adattabile a qualsiasi esigenza architettonica. Tutte le griglie sono pedonali e non creano barriere architettoniche.
  • Le maggior parte delle griglie sono fissate mediante una vite di bloccaggio; ma la gamma comprende anche modelli con design senza vite e fissaggio a incastro.
  • Le pareti laterali perforate consentono la percolazione verso l’interno e verso l’esterno dell’acqua piovana, in base alla saturazione dei materiali dello spazio circostante.

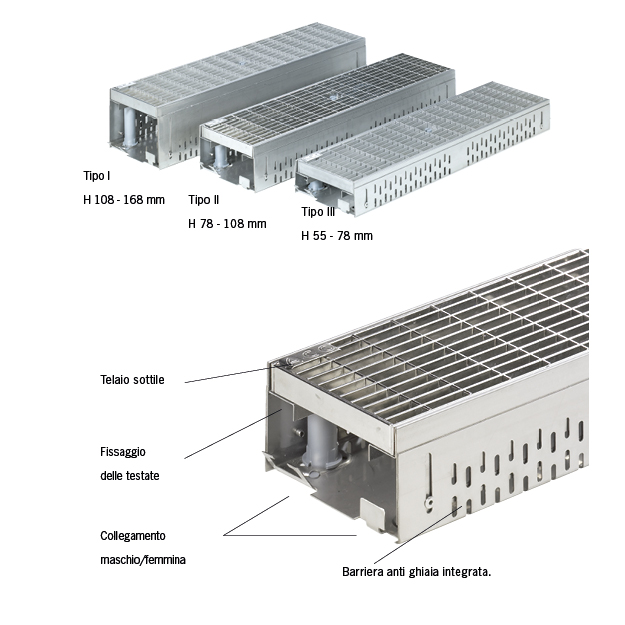

Sistema ACO Profiline ad altezza variabile e fissa

VersioneAltezza[mm]Larghezza [mm] Lunghezza [mm]
Tipo I regolabile in altezzada 55 a 78100/130/155/200/250500/1000
Tipo II regolabile in altezzada 78 a 108100/130/155/200/250500/1000
Tipo III regolabile in altezzada 108 a 168100/130/155/200/250500/1000
Canale per terrazza in legno20130/155500/1000/1500/2000
Altezza fissa30130/155500/1000/2000
Altezza fissa50100/130/155/200/250500/1000/2000
Altezza fissa75100/130/155/200500/1000/2000
Altezza fissa100100/155/130500/1000/2000

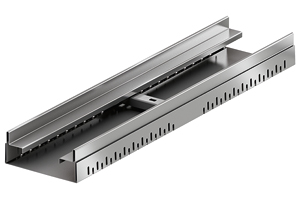

Elemento di compensazione centrale

Abbildung ACO Profiline Ausgleichselement Mitte

Questo elemento permette di compensare le differenze di lunghezza. Esso viene disposto tra due corpi del canale e consente di estendere uniformemente la lunghezza di installazione da 5 a 50 cm. Esempio: la lunghezza di 1,35 m viene ottenuta con 2 canali da 0,5 m più 1 elemento di compensazione centrale.

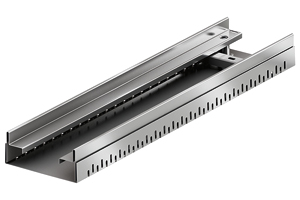

Elemento di compensazione finale

Abbildung ACO Profiline Ausgleichselement Ende

Questo elemento di compensazione viene posto non tra due canali, bensì all’inizio o alla fine di una linea di canali. Consente di estendere uniformemente la lunghezza di installazione da 10 a 55 cm.Esempio: a lunghezza di 0,89 m viene ottenuta con 1 x elemento del canale da 0,5 m più 1 elemento di compensazione finale.

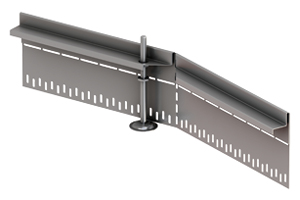

Elemento angolare variabile

Abbildung ACO Profiline variables Eckelement

L’angolo di questo elemento è variabile fino a 90° e consente di evitare dispendiosi tagli del corpo del canale. Viene posizionato sul canale come pezzo di collegamento e garantisce la massima stabilità come supporto della griglia. (Non posizionare sugli elementi di compensazione).

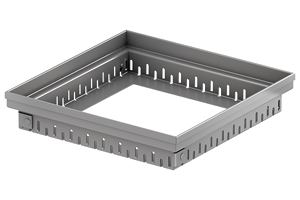

Copertura per scarichi sul tetto

Abbildung Aufsatz für Dachabläufe der ACO Profiline

In base alla direttiva sui tetti piani, al di sopra degli scarichi di tetti piani e terrazzi vanno disposte griglie di protezione rimovibili. Le coperture ACO per gli scarichi per tetto garantiscono tale libertà di accesso e risultano flessibili e adattabili alle diverse situazioni.

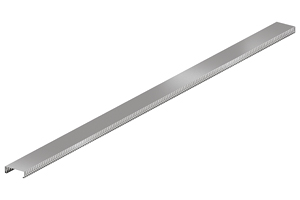

Raccordo a tunnel

Abbildung ACO Profiline Stichkanal

Il raccordo a tunnel è poggiato senza fissaggi meccanici, mantenuto in posizione insieme a tutto il sistema dal letto in ghiaia sottostante la pavimentazione. In tal modo si garantisce un collegamento trasversale diretto tra il canale principale di facciata/soglia e il punto di scarico del tetto. 

  • Lunghezza di installazione 100 cm / 200 cm  
  • Larghezza di installazione 10 cm  
  • Altezza di installazione 3 cm  
  • Materiale acciaio inox o acciaio zincato
