TECNOLOGIA CUSTOM MADE E DESIGN MINIMAL: LE SOLUZIONI DI DRENAGGIO DI ACO

La semplicità formale del progetto cela una complessità che ha richiesto il coinvolgimento di importanti partner tecnologici per la realizzazione del nuovo store Apple. Tra questi anche ACO, scelta dai progettisti per la sua ampia e lunga esperienza in materia di drenaggio e per le sue soluzioni innovative e personalizzabili.

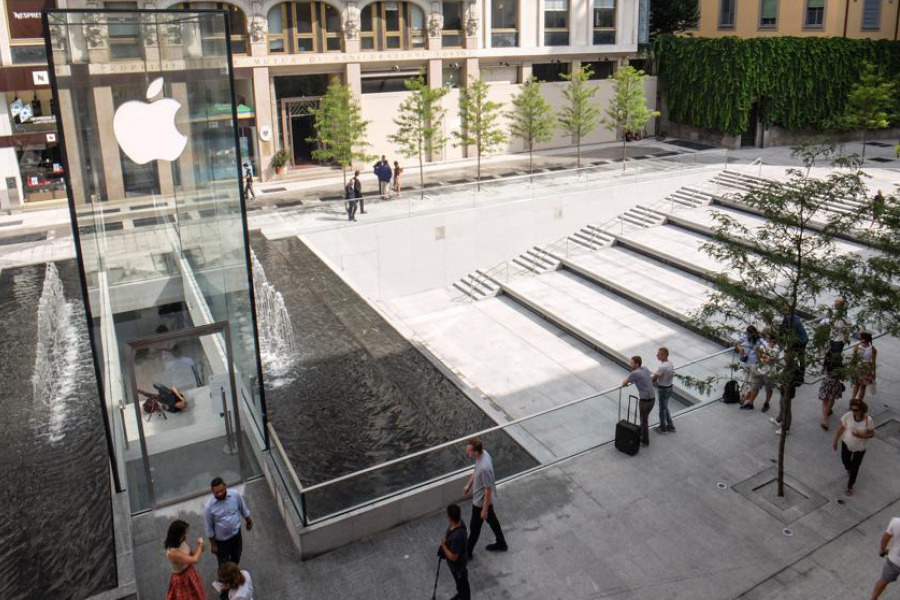

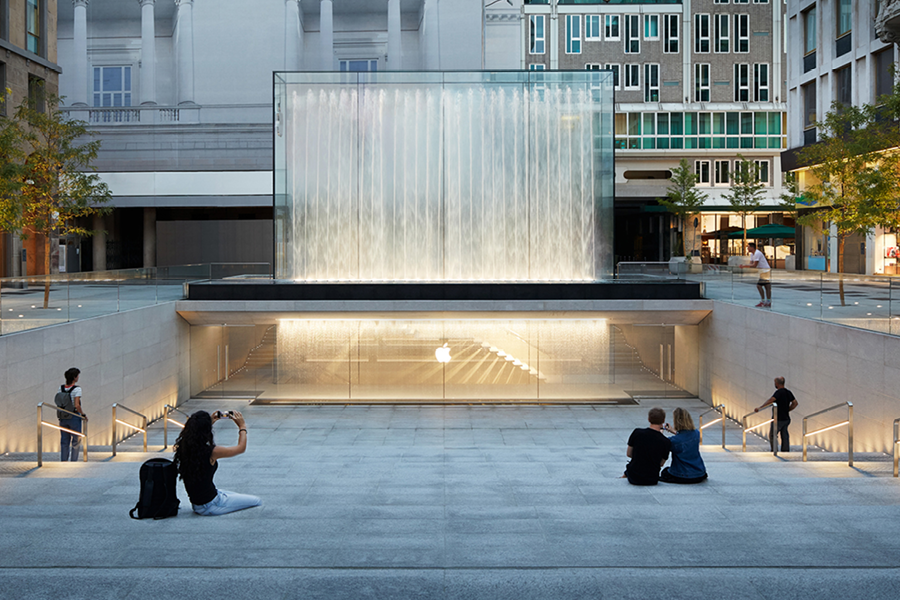

Proprio la capacità di progettare e realizzare sistemi custom made che rispondano puntualmente alle particolari esigenze di ciascun progetto è stato l’elemento chiave che ha portato alla collaborazione tra ACO e il team di progettisti dell’Apple Store. La particolare conformazione dell’anfiteatro con le sue gradinate a sbalzo e la collocazione sotterranea dello store hanno reso necessaria l’installazione di canali a tenuta d’acqua, che garantissero un’efficiente raccolta e un rapido deflusso delle acque meteoriche, a salvaguardia dei locali ipogei.

IL PROGETTO DI DRENAGGIO

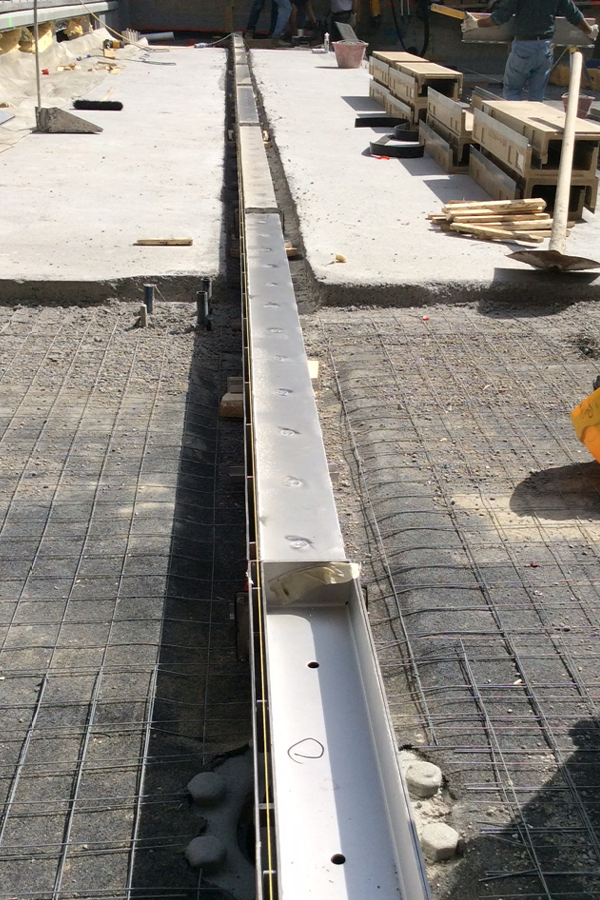

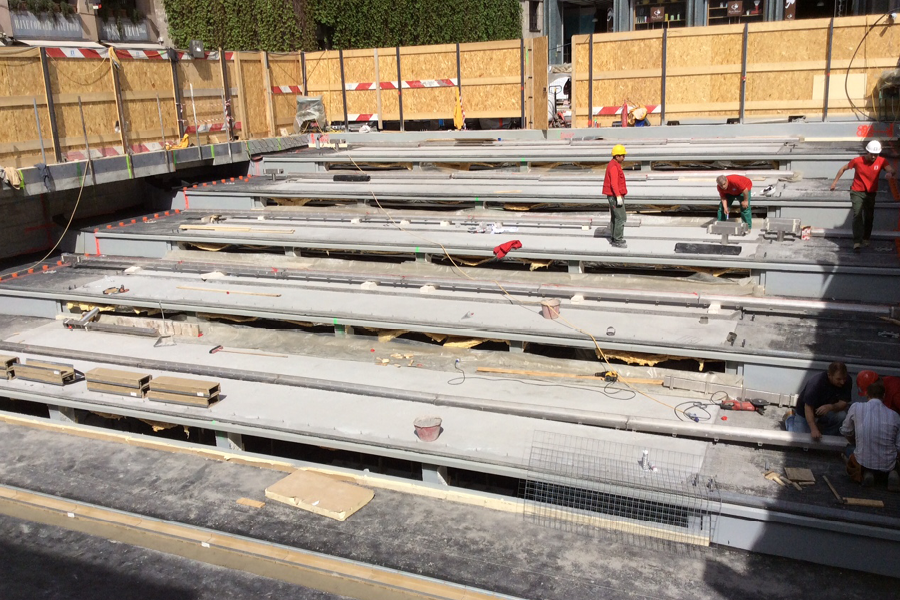

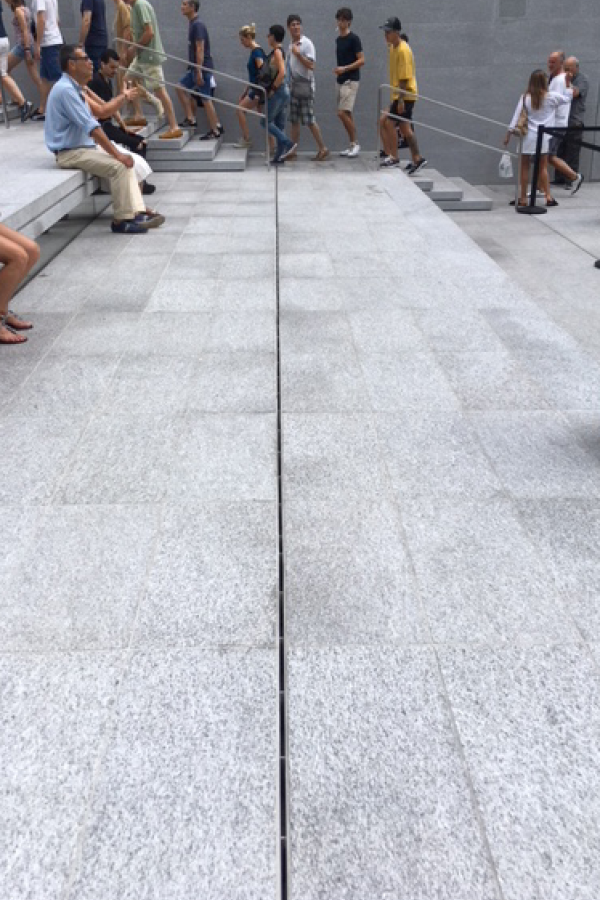

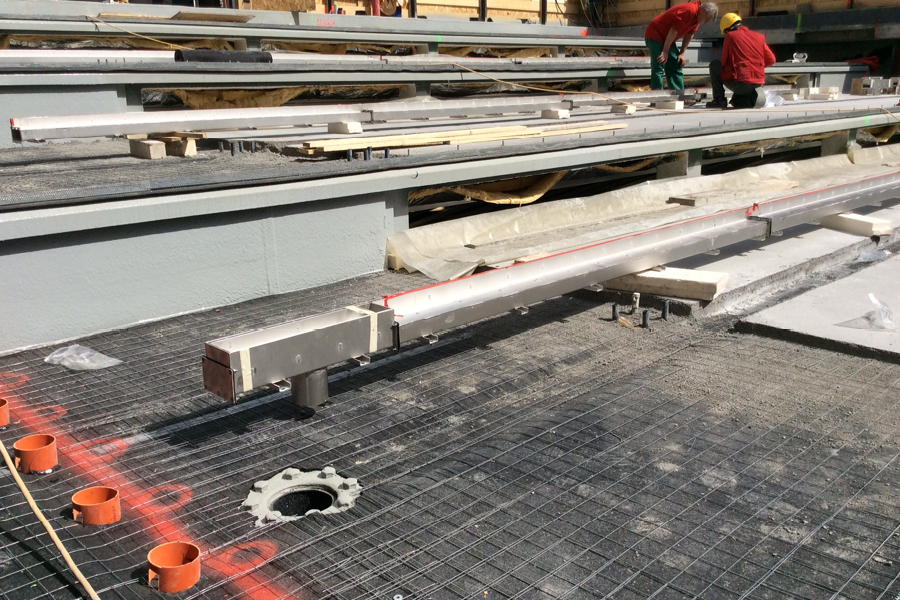

Lungo ciascun gradone dell’anfiteatro sono state installate linee di drenaggio della lunghezza di 16 metri (la stessa di ciascuna alzata) composte da canali a tenuta d’acqua con pendenza a gradoni e fessura antitacco da 10 mm , e due scarichi verticali di testa. Realizzati in acciaio inox AISI 316 L, materiale resistente all’azione corrosiva di acqua, gelo e sale, i canali sono conformi alla classe di carico pedonale e sono completati da elementi d'ispezione a riempimento realizzati su misura. Questa stessa tipologia di canali è stata inoltre applicata in corrispondenza degli ingressi laterali dello store, dove i gradoni hanno una lunghezza di 2,10 metri.

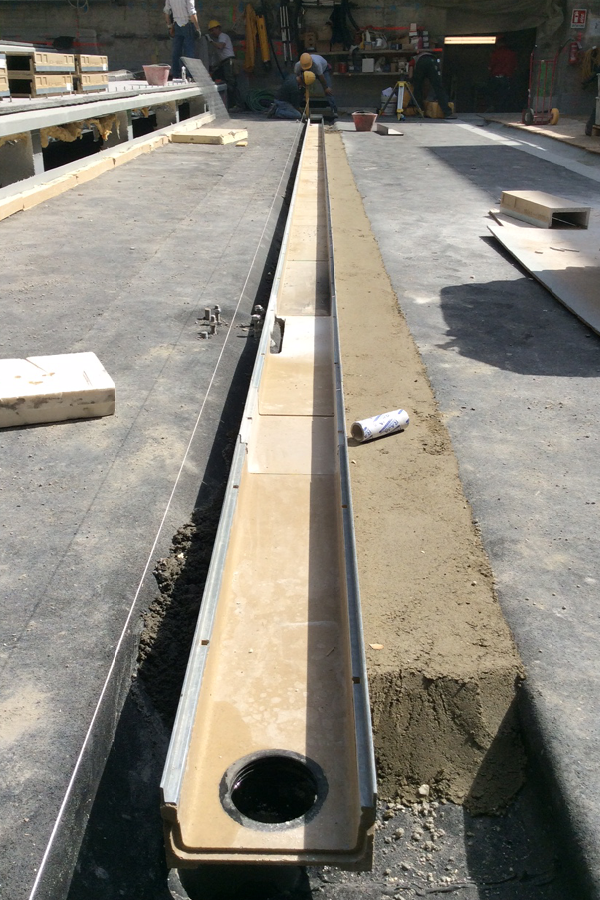

Nell’ultimo tratto della gradinata, dove era necessaria una portata d’acqua maggiore, sono state invece installate tre linee di canali ACO Drain Multiline V 200 a basso spessore in calcestruzzo polimerico, materiale particolarmente impermeabile, liscio, resistente alla maggior parte delle sostanze chimiche e agli sbalzi termici. Questi canali si contraddistinguono anche per la loro resistenza meccanica, per la tenuta del corpo e per l'elevata capacità drenante anche in caso di massimo carico. Nel progetto Apple sono completati da caditoie a fessura con altezza ribassata di 60 mm.

Innovazione e tecnologia personalizzata senza tralasciare la dimensione estetica: le soluzioni firmate ACO per il progetto dell’Apple Store di Milano non rispecchiano solo l’expertise e la competenza tecnica del più grande produttore mondiale di canali di drenaggio, ma anche la capacità di realizzare elementi a vista dal design pulito, essenziale e discreto, in grado di integrarsi perfettamente ed armonicamente, in un continuum visivo con il contesto architettonico circostante.

Prodotti ACO installati

  • Canali ACO Box a tenuta d'acqua in acciaio inox AISI 316 L con pendenza a gradoni e caditoie con fessura antitacco tipo a L;
  • Canali ACO Drain Multiline V 200 a basso spessore
  • Caditoie custom made con fessura antitacco tipo a L, H 60 mm e H 80 mm
  • Pozzetti ed elementi di ispezione custom made

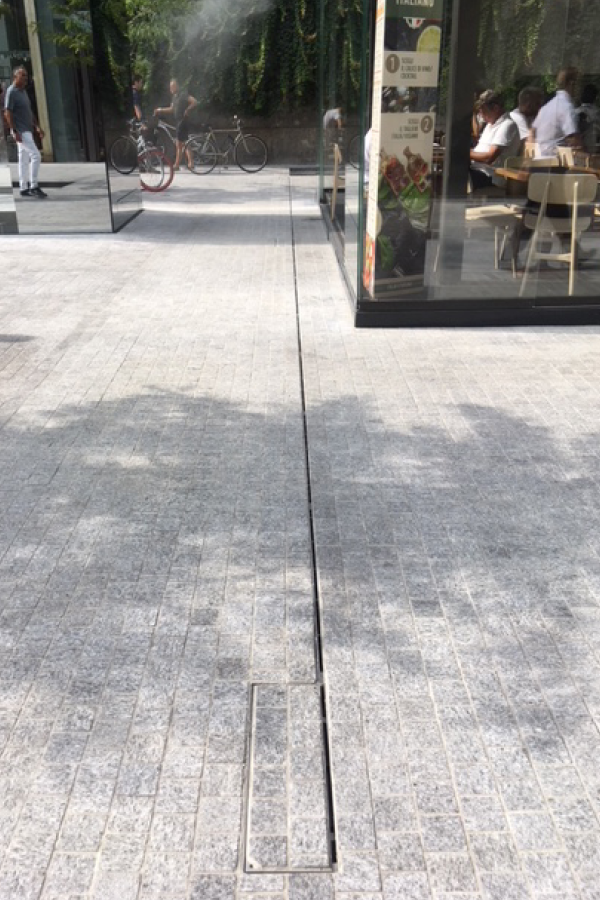

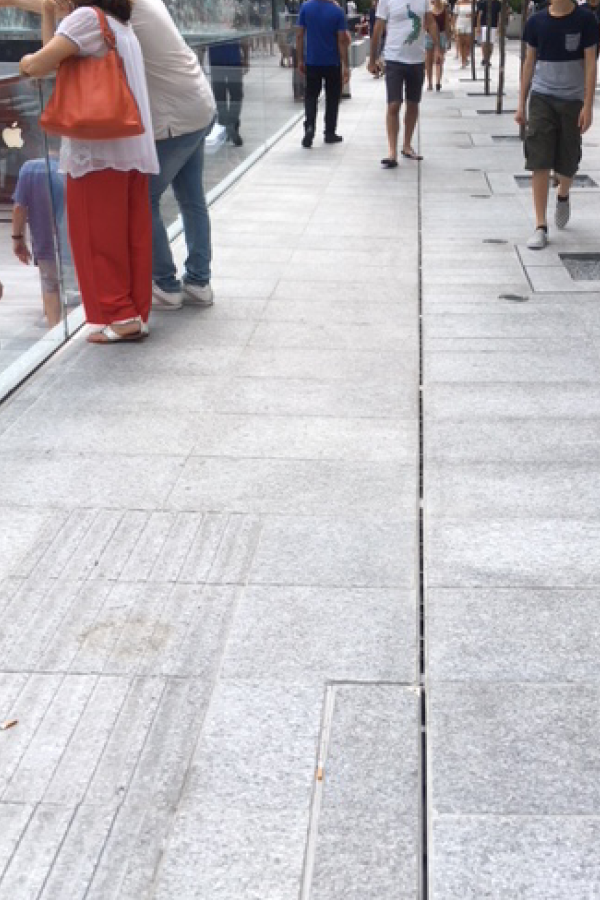

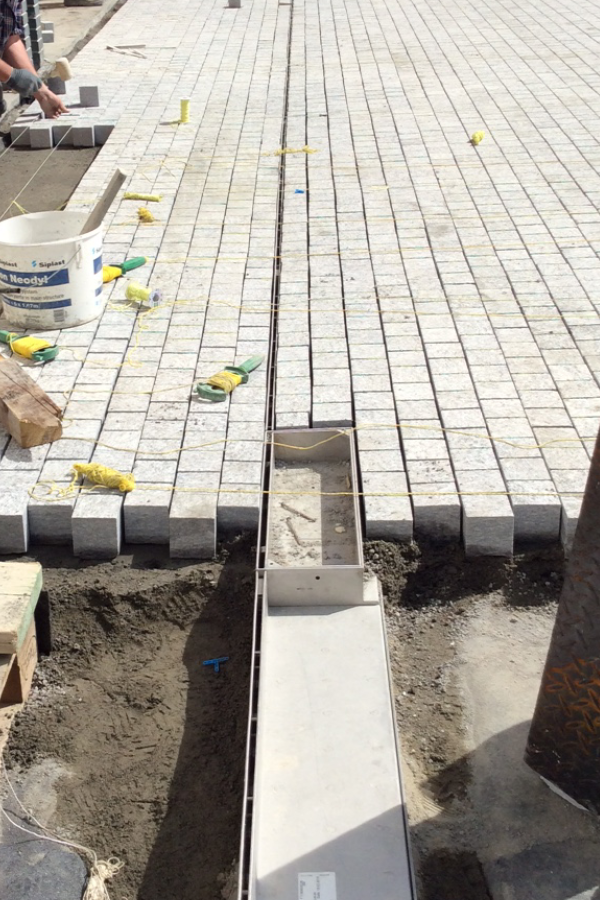

Le soluzioni ACO sono state scelte anche per il drenaggio della piazza che circonda i tre lati dell’anfiteatro, dove il basso spessore della stratigrafia, unitamente alla collocazione sotterranea dello store ha richiesto anche in questo caso l’installazione di canali ACO Drain Multine V 200 a basso spessore completati da caditoie custom made con altezza di 80 mm e con fessura di 10 mm di tipo a L, realizzate in acciaio inox AISI 304 e conformi alla classe di carico D 400 per il passaggio dei mezzi dei vigili del fuoco. Il sistema di drenaggio di questa parte della piazza, che ha richiesto circa 140 metri lineari di canali e caditoie, ha previsto inoltre l’applicazione di pozzetti ed elementi di ispezione a riempimento progettati su misura in armonia col disegno e la disposizione delle pietre della pavimentazione.
