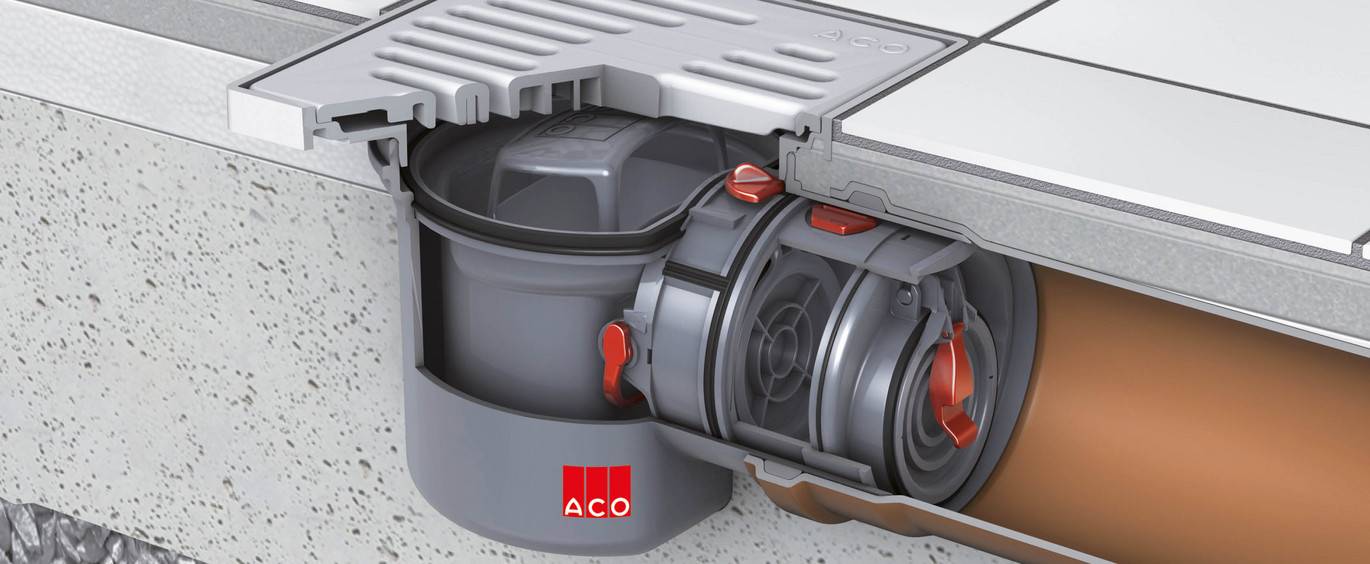

Il pozzetto di drenaggio per locali interrati ACO Junior con valvola antiriflusso è conforme alla norma DIN EN 13564, Tipo 5. Grazie alle sue dimensioni compatte, rappresenta la soluzione ideale per la ristrutturazione di locali interrati in cui è necessario integrare successivamente uno scarico protetto contro il riflusso.

Questo sistema di drenaggio è dotato di due sportelli di chiusura, inclusa una valvola di emergenza, ed è progettato per essere installato direttamente nella soletta del pavimento. L’acqua di scarico viene convogliata attraverso la griglia superiore, mentre è possibile collegare ulteriori apparecchi sanitari posti al di sotto del livello di riflusso, come docce, lavatrici o lavabi, tramite un attacco DN 50 da installare in cantiere.

Affidabile e compatto, il ACO Junior garantisce una protezione efficace contro il riflusso, migliorando la sicurezza e la funzionalità degli ambienti interrati.

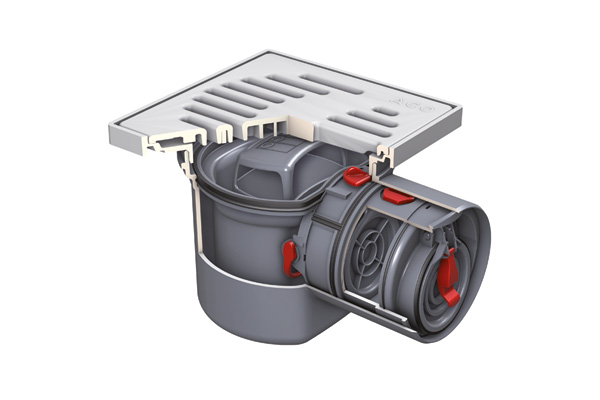

ACO Junior
Pozzetto di drenaggio con valvola antiriflusso


Vantaggi del prodotto

  • Ideale per ristrutturazioni grazie alle dimensioni compatte
  • Elemento superiore orientabile per un adattamento ottimale alla griglia delle piastrelle
  • Installazione flessibile con possibilità di prolunga per un’installazione più profonda
  • Manutenzione semplice: montaggio e smontaggio senza attrezzi del secchiello raccoglifanghi e dell’unità antiriflusso

Panoramica del sistema

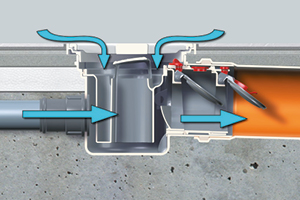

In condizioni di funzionamento normale, entrambi i piattelli di chiusura rimangono mobili. Quando le acque reflue vengono scaricate, la pressione del flusso le apre automaticamente, consentendo il deflusso sicuro verso la rete fognaria.

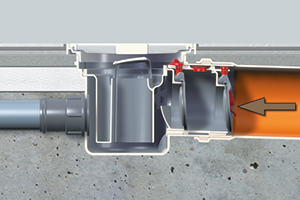

In caso di riflusso, le acque di scarico provenienti dalla rete fognaria esercitano pressione sulla tubazione. La valvola posteriore viene spinta contro la sede di tenuta, impedendo l’ingresso dell’acqua nell’edificio. La seconda valvola funge da ulteriore elemento di sicurezza, garantendo la tenuta anche in presenza di eventuali depositi o impurità sulla prima valvola.

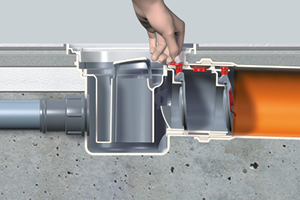

La valvola di emergenza, integrata nel secondo piattello, offre un ulteriore livello di protezione e può essere azionata manualmente. Quando la chiusura di emergenza è attivata, il deflusso delle acque reflue verso la rete fognaria viene completamente bloccato. È fondamentale ricordare di riaprirla dopo un periodo di inutilizzo, per esempio al rientro da una vacanza, per garantire il corretto funzionamento del sistema di scarico.
